三相海尔柜式空调外机电源怎么接

一般按照室内机连接信号和控制线，主电源需连接5跟线，L1`L2`L3（三根火线）,N（0）,保护接地，在接线柱有标明（如没有，就只能旅线查了）。L1`L2`L3可随意接，N和保护接地不得搞错。

完成后试机时，不能用起子（改锥）捅接触器启动压机，因为有的压机不允许反转，所以相序反了的话会有报警，解决方法就是随意倒换两根火线。

海尔空调外机接线怎么接

1. 白色线接一号（压缩机信号）；

2. 黑色线接二号（公共端，零线，与一号线控制压缩机电源专线 ）；

3. 红色线接三号（四通阀信号线）；

4. 棕色线接四号（室外风扇电电机信号线，与2号线控制室外电扇电机电源 ）；

5. 黄/绿双色线接五号（电源接地线）。

拓展资料：

空调的室外机又被称为主机，主要包括压缩机、冷凝器、毛细管。室外机中的压缩机是空调的心脏，空调主要是通过压缩机将冷媒压缩成高温高压的气体来实现换热的。

1.当制热时，室外机里是蒸发器，大风扇用来吹出冷风，让冷凝器温度不过低。

2.当制冷时，室外机里是冷凝器，大风扇让冷凝器的热量排走，温度不致过高而影响制冷。

空调的结构包括：压缩机，冷凝器，蒸发器，四通阀，单向阀毛细管组件组成。

压缩机：空调压缩机中所指定的一个齿间容积对的工作过程。阴螺杆、阳螺杆转向互相迎合一侧的气体受压缩，这一侧面称为高压区；相反，螺杆转向彼此背离的一侧面， 齿间容积在扩大并处在吸气阶段，称为低压区。这两个区域被阴螺杆、阳螺杆齿面间的接触线分隔开。可以近似地认为：两螺杆轴线所在平面是高、低压力区的分界 面。

压缩制冷剂（例如氟利昂）变成液态。然后利用液态在常压下变气态时的吸热现象制冷。空气密度是很小的。你拿根打针用的针管。抽满一针管空气，用手堵住出气口，推动针管就是在压缩空气了。用针管就可以把气体压缩三分之一的体积。

冷凝器：压缩机吸入从蒸发器出来的较低压力的工质蒸汽，使之压力升高后送入冷凝器，在冷凝器中冷凝成压力较高的液体，经节流阀节流后，成为压力较低的液体后，送入蒸发器，在蒸发器中吸热蒸发而成为压力较低的蒸汽，从而完成制冷循环。

对某些应用来说，气体必须通过一根长长的管子（通常盘成螺线管），以便让热量散失到四周的空气中，铜之类的导热金属常用于输送蒸气。为提高冷凝器的效率经常在管道上附加散热片以加速散热。散热片是用良导热金属制成的平板。

蒸发器：就是室内机里面的，管子组成的，套有翅片。通过加热使溶液浓缩或从溶液中析出晶粒的设备。主要由加热室和蒸发室两部分组成。加热室向液体提供蒸发所需要的热量，促使液体沸腾汽化；蒸发室使气液两相完全分离。加热室中产生的蒸气带有大量液沫，到了较大空间的蒸发室后，这些液体借自身凝聚或除沫器等的作用得以与蒸气分离。

四通阀：液压阀术语，是具有四个油口的控制阀。四通阀是制冷设备中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管①后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。

毛细管组件：包括毛细管和单向阀。其中单向阀普遍应用于空调室外机中，它由辅助毛细管及单向阀组成，空调不同型号的机器的单向阀组件大同小异。在单向阀上有一个箭头，它表示气流

只能是按照箭头的方向流动，反向则停止，只能从辅助毛细管通过。单向阀组件它安装在室外机的下后方，通常有一块黑颜色的减震块包着，包沥青是起消音的作用。

单向阀组件只用在空调制热过程中，制冷中单向阀组件是不起作用的。单向阀组件在制热时的作用是为了增大制冷剂的流动阻力，减小制冷剂的流动速度，使制冷剂在室外机充分蒸发，使压缩机排出的制冷剂气体变为制冷剂液体，提高空调制热效果。

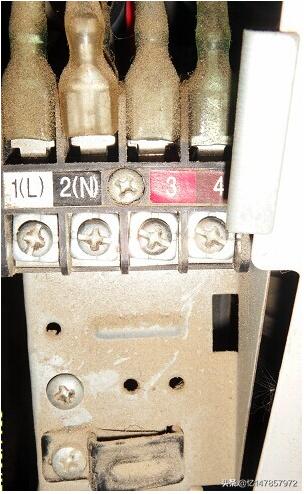

空调外机四个接线柱分别是什么

因为4根线线都是交流的。1根是压缩机火线，1根是风机火线，1根是电磁阀火线，一个是共用零线。 空调外机噪音大 原因一： 外机的支架安装水平不稳或者是组合支架各固定螺丝没有拧紧导致变形，就会造成空调外机摆放不平，空调外机在运转的过程中就会出现噪音大情况。

原因二: 一般空调噪音的来源地点就在空调的出风口，空调开启的风速越大，空调出风口运转的速度也就越大，它的噪音也就相应的扩大了。

海尔1

1. 白色线接一号（压缩机信号）；

2. 黑色线接二号（公共端，零线，与一号线控制压缩机电源专线 ）；

3. 红色线接三号（四通阀信号线）；

4. 棕色线接四号（室外风扇电电机信号线，与2号线控制室外电扇电机电源 ）；

5. 黄/绿双色线接五号（电源接地线）。

拓展资料：

空调的室外机又被称为主机，主要包括压缩机、冷凝器、毛细管。室外机中的压缩机是空调的心脏，空调主要是通过压缩机将冷媒压缩成高温高压的气体来实现换热的。

海尔空调4根线怎么接

1．白线连接线路1（压缩机信号）。

2．黑线连接线路2（共端控制压缩机专用电源线、零线、线1）。

3．红线连接线路3（四通阀信号线）。

4．棕色线连接到线4（室外风机电机信号线，线2控制室外风机电机供电）。

注意事项：

海尔定频空调相关要求：

1．由于海尔定频空调的供电频率不能改变，所以传统定频空调的压缩机转速基本不变。它依靠恒定的“开”和“关”压缩机来调节室内温度。

2．海尔定频空调的功能是调节房间（或封闭空间或区域）内的空气温度、湿度、清洁度、风量等参数，以满足人体舒适或工艺流程的要求。是全国家庭电网电压220伏特，50赫兹，在这种条件下工作的空调称为定频空调。

3．空调又分为单冷式空调和冷暖式空调，工作原理是一样的，空调常用的制冷剂是氟利昂。氟利昂的特点是当从气态变为液态时，会释放出大量热量。当你从液体变成气体，你会吸收很多热量。空调就是根据这一原理设计的。
